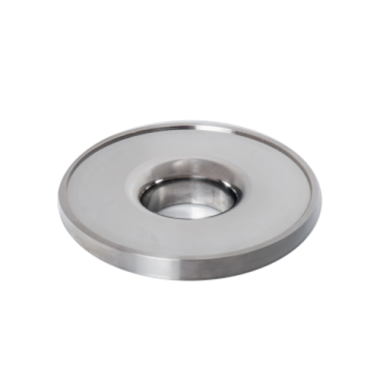

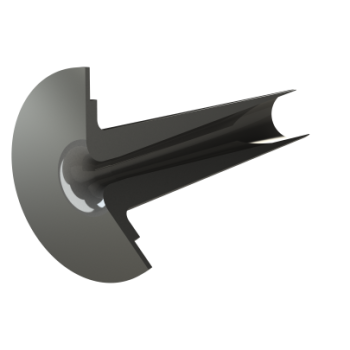

Tuyère

La solution la plus appropriée pour des débits importants / débits vapeur

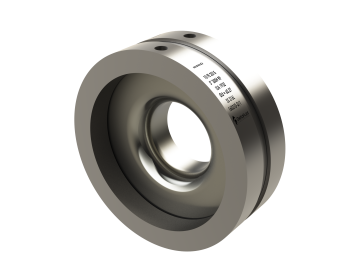

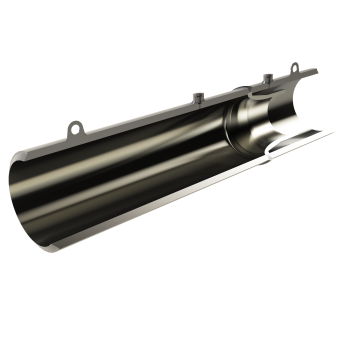

La tuyère présente une entrée rayonnée et est donc adaptée pour des fluides circulant à vitesse importante contrairement à une plaque à orifice dont l'arête peut s'éroder dans le temps. La tuyère ISA 1932 et la tuyère long rayon selon les dénominations de la norme sont tout à fait appropriées pour la mesure de débits importants & débits vapeur.

Pour des fluides corrosifs ou agressifs, la surface en contact avec le fluide peut être recouverte d'un revêtement spécial pour améliorer la durée de vie de l'appareil.

Le principe de la mesure de débit par pression différentielle est d'insérer au sein d'une tuyauterie circulaire une restriction (appelée Organe Déprimogène) qui engendrera une différence de pression entre l'amont et l'aval de cette restriction.

La mesure de cette différence de pression (appelée ΔP) est transformée par un capteur de pression différentielle en signal 4-20 mA puis traduit en débit suivant la loi :

Q = K √ Δp

Q étant le débit

K une constante qui tient compte des paramètres du fluide, de la viscosité, de la rugosité de la tuyauterie, de la masse volumique du fluide, etc...

Δp la pression différentielle (Pression amont - Pression aval).



L'organe déprimogène considéré ici est la tuyère.
Il en existe d'autres types plus ou moins adaptés aux caractéristiques de votre process. Il s'agit de choisir la meilleure solution en termes de qualité de mesure, d'encombrement et de prix. C'est pourquoi nous sommes à votre disposition pour vous apporter tous les éléments d'information à ce sujet et vous aider dans votre sélection.

Ce tableau est un outil d'aide à la sélection de l'élément primaire de mesure de débit.
En fonction notamment du type et des caractéristiques du fluide à mesurer, vous aurez une première idée de l'organe déprimogène adapté à votre application.
Attention, comme toute première approche, il est impératif de valider le choix par un calcul réalisé par notre bureau d'études spécialisé.
Pour le calcul, nous avons besoin de renseignements sur votre process.

Vous pouvez consulter ci-dessous nos questions / réponses les plus fréquentes.

Si vous ne trouvez pas la réponse que vous cherchez, merci de nous contacter soit par téléphone au 05.59.30.85.20 ou via la fiche de contact. Nous vous répondrons dans les meilleurs délais.

Pourquoi choisir une tuyère plutôt qu'un venturi pour la mesure de débit?

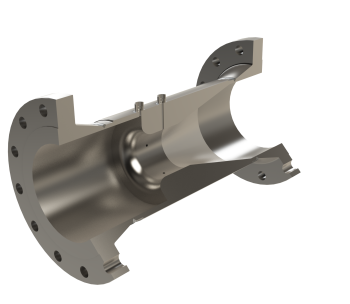

Une tuyère est en général choisie pour mesurer des débits importants à vitesse élevée et notamment des débits de vapeur. Un tube de venturi permet une faible perte de charge permanente et nécessite de plus faibles longueurs droites que la tuyère; il sera donc choisi si la pression du fluide est faible et si l'encombrement est un enjeu important. Il existe également le venturi-tuyère qui est un mix des deux appareils : il présente une entrée arrondie comme la tuyère, une sortie avec un divergent comme le venturi.
Dans tous les cas, n'hésitez pas à nous demander le produit qui convient le mieux à votre application.
