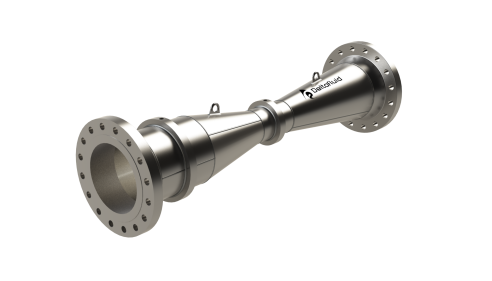

Venturi roulé soudé

Adapté pour grands diamètres et/ou faible parte de charge permanente

DONNÉES GÉNÉRALES

  • Normes : ISO 5167-1&4, ASME MFC-3M.

  • Raccordement à souder (BW) ou à brides

  • Matériau : Standard : acier carbone, acier inoxydable, autres suivant votre application.

  • Fluide : liquide, gaz, vapeur.

  • Diamètre de canalisations : de 100 à  1 200 mm.

  • Précision : 1,5 % du débit max.

  • Répétabilité de la mesure : 0,1 %.

  • Prises de pression amont et au col : chambre annulaire ou prises individuelles reliées "en triple T".

ISO 5167-1&4 ASME MFC-3M
ReD Nombre de Reynolds dans canalisation 2.105 ≤ ReD ≤ 2.106 2.105 ≤ ReD ≤ 6.106
D Diamètre intérieur tuyauterie     200 mm ≤ D < 1 200 mm 100 mm ≤ D ≤ 1 200 mm
β d/D 0,40 ≤ β ≤ 0,70 0,30 ≤ β ≤ 0,75
Ra Rugosité au col Ra ≤ 10⁴.d
Rugosité cylindre d'entrée et convergent Ra ≤ 5.10⁴.D
l Longueur minimale cylindre d'entrée l = D
l' Longueur convergent d'entrée l' = 2,7.(D - d)
α Angle du convergent d'entrée α = 21° ± 1°
lc Longueur du col lc = d ± 0,03.d
φ Angle divergent de sortie 7° ≤ φ ≤ 15°

Vous pouvez consulter ci-dessous nos questions / réponses les plus fréquentes.

Si vous ne trouvez pas la réponse que vous cherchez, merci de nous contacter soit par téléphone au 05.59.30.85.20 ou via la fiche de contact. Nous vous répondrons dans les meilleurs délais.

Comment est fabriqué un tube de venturi roulé soudé?

Ce modèle de venturi est fabriqué à partir de tôles qui sont roulées pour prendre la forme de convergent, de divergent et de cylindre (col). Ces tôles sont ensuite soudées entre elles pour donner la forme du venturi. Les soudures subissent un contrôle par radiographie le plus souvent (contrôle des noeuds et contrôle longitudinal) pour s'assurer de l'absence de défauts.
