Bureau d'études Mécanique des Fluides

Notre bureau d'études Mécanique des Fluides est spécialisé dans la conception sur mesure d'appareils d'instrumentation pour la mesure de débit, de température et pour la limitation de débit / régulation de pression (orifices de restriction).
➮ Notre savoir-faire et notre expertise nous permettent de vous apporter des conseils pour l'instrumentation de vos procédés et nous conduisent à élaborer une solution sur mesure pour votre application.

Les études et calculs que nous menons concernent principalement 3 domaines d'activités. Nous prenons en compte le type de fluide considéré, ses caractéristiques, les conditions de service, les conditions et contraintes d'installation, pour vous proposer la solution la plus adaptée à votre besoin.

Les normes et codes de construction applicables à nos études sont disponibles ici.

Mesure de débit

Pour les études en mesure de débit, nous assurons :

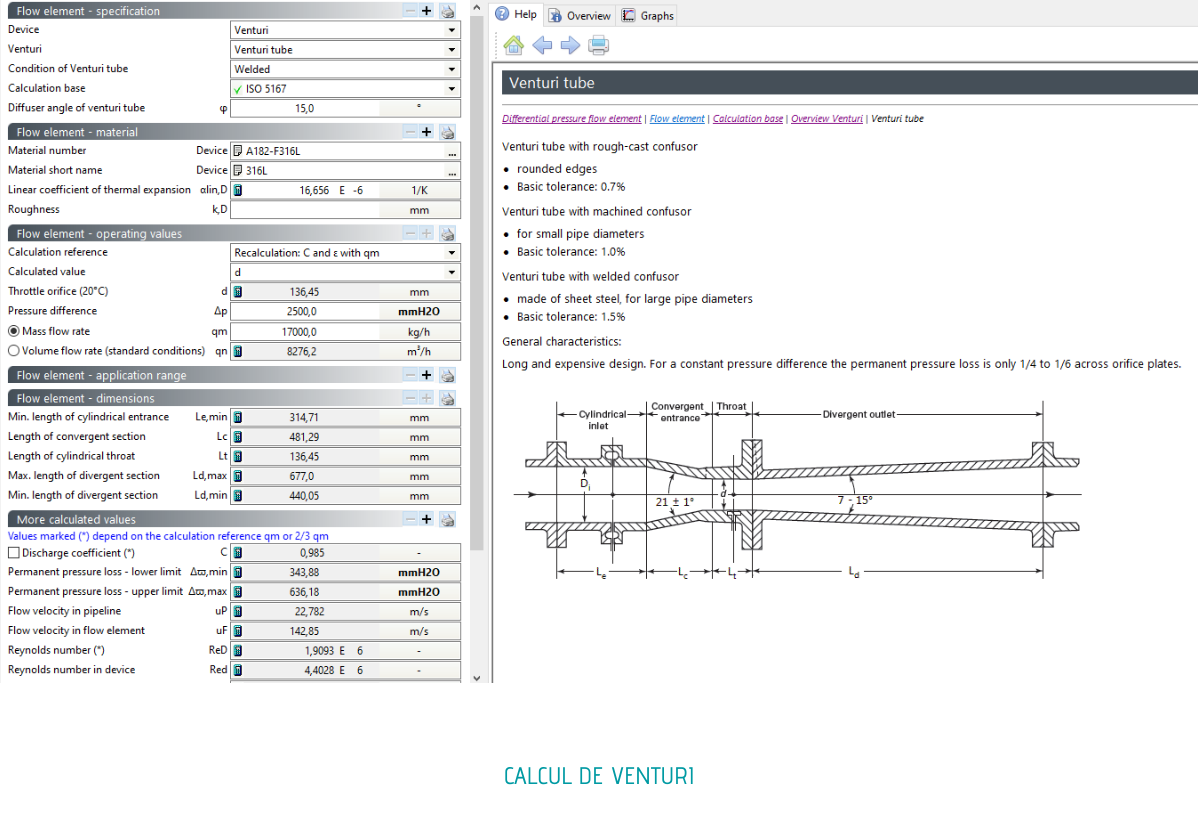

  • les calculs selon les normes internationales : ISO 5167-1 à 6, ISO/TR 15377, ASME MFC-3M, R.W. MILLER, ASME MFC-14M, ISO 9300, ASME PTC 19.5, ASME PTC 6, ISO/TR 11583.
  • le choix de la technologie de mesure pour une précision de mesure optimale.
  • la correction de la masse volumique pour les gaz et fluides compressibles.

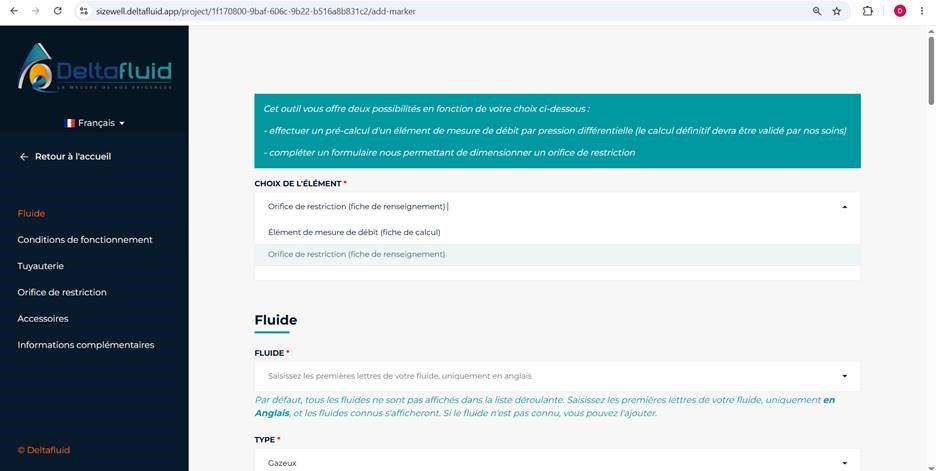

Pour nous fournir les informations précises sur le fluide à mesurer et sur votre process, nous vous conseillons de remplir la fiche de renseignements qui nous permettra de réaliser le calcul de façon précise selon la norme appropriée.


Limitation de débit & régulation de pression

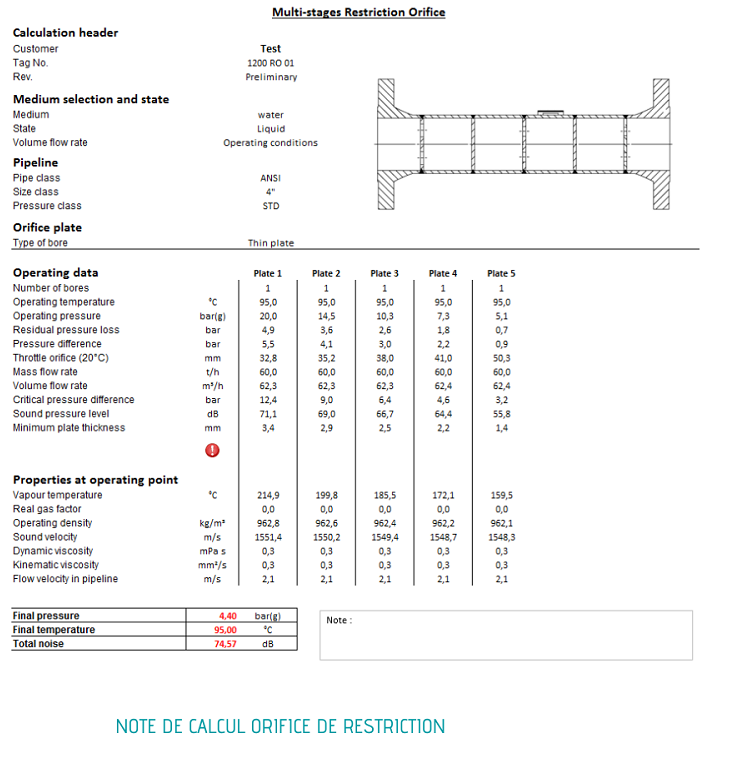

Pour les études de limitation de débit et régulation de pression, nous effectuons des calculs avec :

  • prise en compte des paramètres de cavitation, débit critique, niveau sonore, chagement d'état du fluide.
  • optimisation du design de l'orifice de restriction : simple trou, multi-orifices, multi-étages.
  • si besoin, calcul aux éléments finis pour vérifier la tenue mécanique des appareils.


Mesure de température

Pour les études en mesure de température, notre analyse se base sur les critères suivants :

  • choix de la technologie de mesure selon la précision et le temps de réponse souhaités.

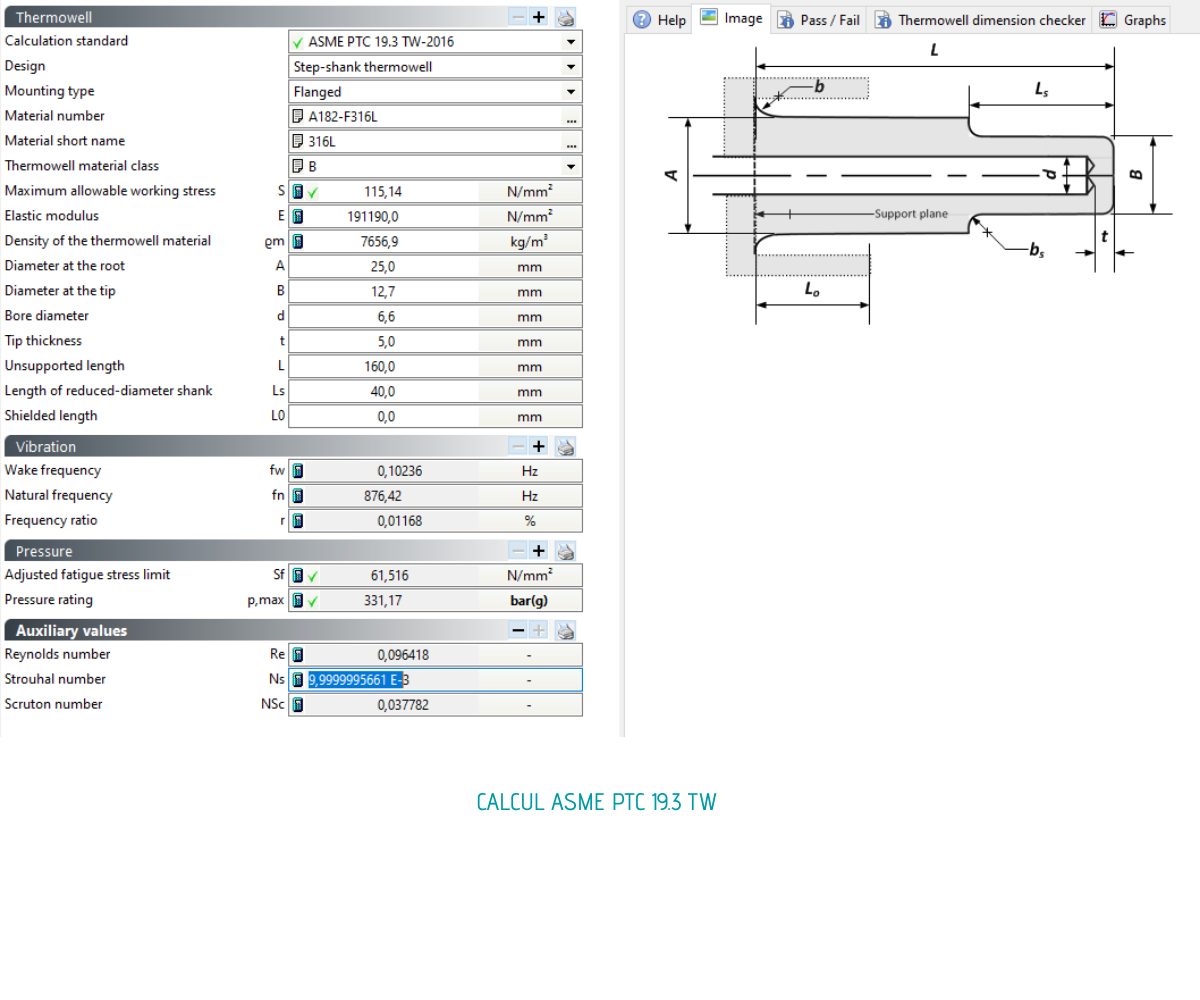

  • calcul selon la norme ASME PTC 19.3 TW réalisé pour s'assurer de la tenue mécanique du puits thermométrique en fonction des contraintes du process.

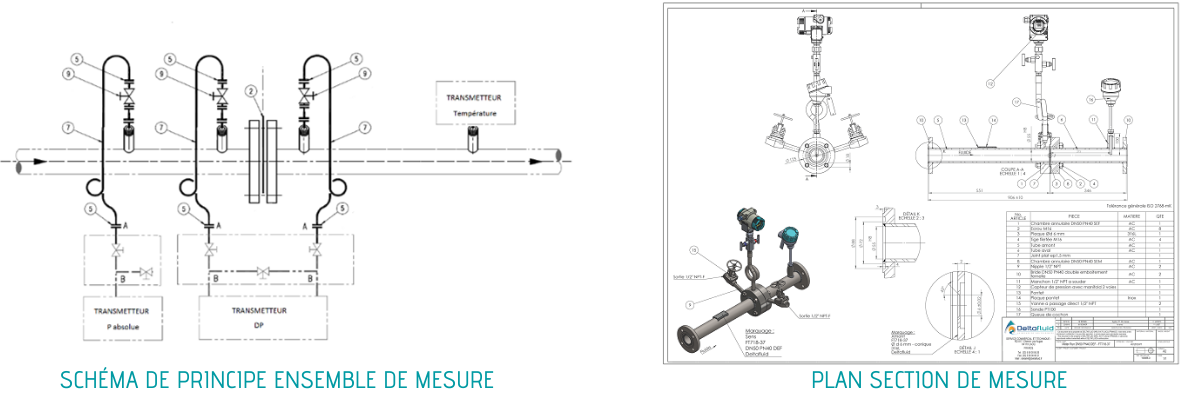

Plans des appareils et schémas d'installation sont préparés pour une description précise des systèmes proposés. Nous réalisons également des modélisations d'ensembles de mesure et des plans d'implantation pour s'assurer de l'intégration des appareils dans votre process. Des simulations CFD peuvent aussi être menées quand il s'agit de visualiser précisément les phénomènes critiques.

Notre bureau d'études peut vous fournir les éléments suivants dans nos domaines d'activité :


La mesure de débit

  • Plan des appareils proposés.
  • Plans d'implantation et modélisation du système dans votre process.


Les orifices de restriction

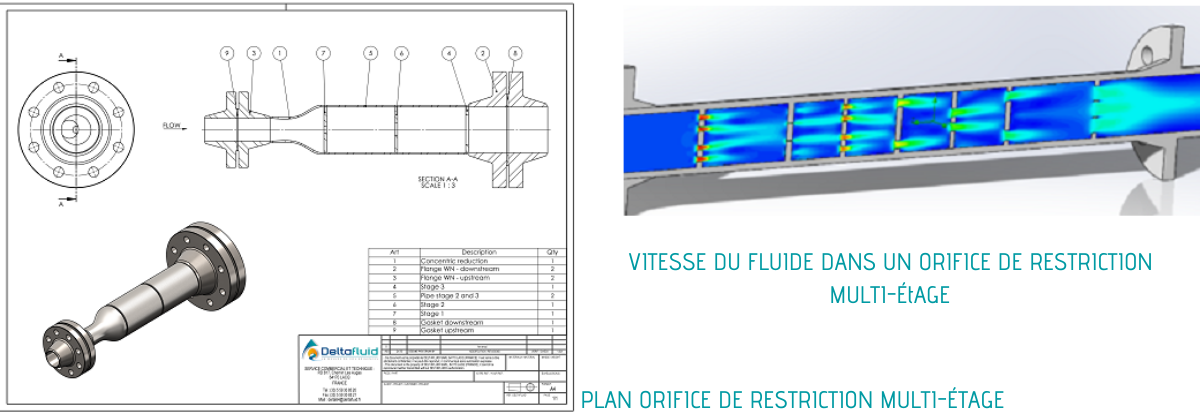

  • Plans des orifices de restriction simple et multi-étages.
  • Simulation d'un écoulement (CFD) pour valider les résultats des calculs analytiques dans des cas complexes.





La mesure de température

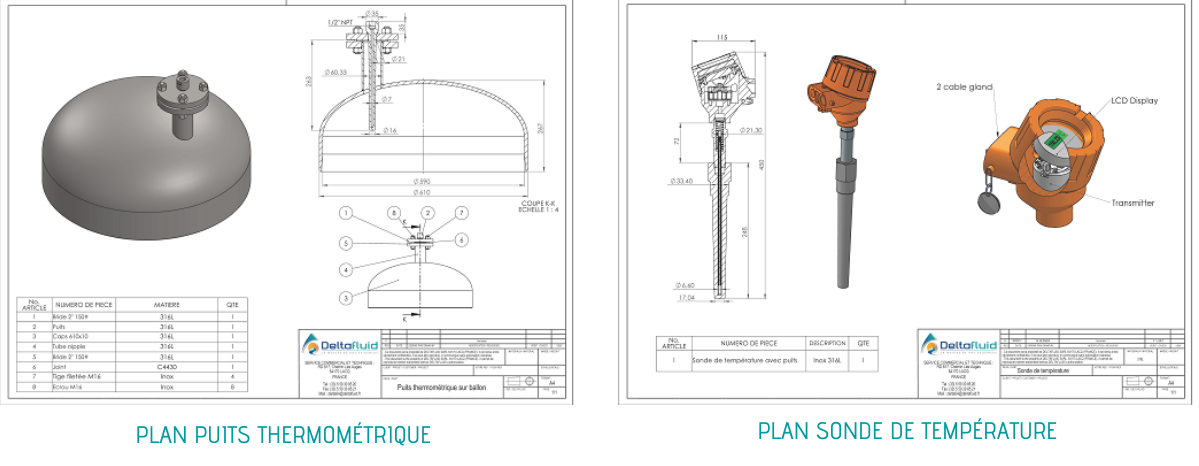

  • Plans des capteurs et puits thermométriques.
  • Schémas d'implantation
  • Simulations d'écoulement pour évaluer le comportement thermique du fluide et des matériaux en contact.


Deltafluid vous accompagne tout au long du projet et vous aide depuis la définition de votre besoin jusqu'à la livraison et la mise en service.


AVANT VENTE

  • Etude de faisabilité
  • Choix de la solution
  • Pré-calcul
  • Plan d'encombrement
  • Etude de prix & délai
  • Offre technique & commerciale


SUIVI DE PROJET

  • Plans de détail
  • Documentations techniques (plans et notes de calcul définitifs)
  • Achat matière
  • Fabrication
  • Contrôle & test
  • Emballage
  • Documentation finale
  • Expédition


APRES VENTE

  • Assistance téléphonique
  • Garantie
  • Expertise





Le bureau d'études Mécanique des Fluides vous propose des prestations sur site :

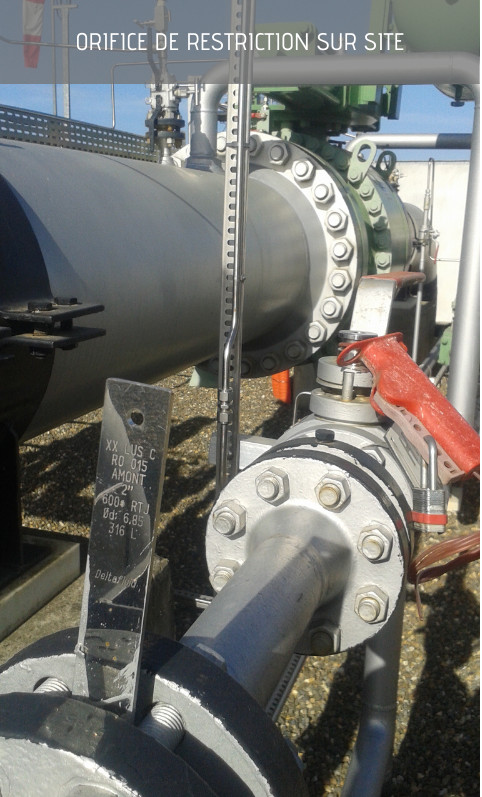

  • Assistance à la mise en service : il s'agit de vérifier le montage de nos appareils dans l'installation, de vérifier les réglages et de valider les mesures.
  • Expertise d'installation : nous sommes à même de vérifier l'utilisation de nos appareils sur une installation existante, de contrôler leur usure et de vous conseiller pour le fonctionnement optimal de nos systèmes de mesure.
  • Maintenance préventive : nos appareils ne nécessitent en général que peu de maintenance. Mais, pour garantir une bonne précision de mesure et un bon fonctionnement dans le temps, il convient de vérifier périodiquement les équipements. Nous sommes ainsi en mesure de vous conseiller pour la maintenance de nos appareils.

Vous pouvez consulter ci-dessous nos questions / réponses les plus fréquentes.

Si vous ne trouvez pas la réponse que vous cherchez, merci de nous contacter soit par téléphone au 05.59.30.85.20 ou via la fiche de contact. Nous vous répondrons dans les meilleurs délais.

Le bureau d'études Deltafluid peut-il fournir des prestations d'études seules sans fourniture de produits?

Bien entendu. Nous sommes à votre écoute pour réaliser des études de calcul et dimensionnement des éléments primaires de mesure de débit et des orifices de restriction selon la norme choisie; pour savoir, par exemple, si vous avez besoin d'un orifice de restriction simple ou multi-étages et combien d'étages si nécessaire.
Vous pouvez avoir besoin de ces informations au stade d'avant-projet pour prévoir l'encombrement des appareils ou également pour faire fabriquer les pièces dans un atelier plus proche de chez vous (c'est surtout valable pour des projets à l'international sur des pièces qui peuvent être encombrantes et lourdes donc onéreuses à transporter).
Attention toutefois à respecter les critères de la norme pour la fabrication des produits : sans cela, la précision des résultats ne peut absolument pas être garantie.

Est-il possible de vérifier des calculs pour une installation existante ?

Des calculs pour le dimensionnement des éléments de mesure de débit ont été menés lors de l'étude de votre installation. Un diamètre d'orifice pour l'élément choisi a été sélectionné et fabriqué selon vos données d'entrée.
Les données alors utilisées peuvent avoir changé au cours du fonctionnement de l'installation (nouveau débit par exemple) alors que le diamètre de l'orifice est une donnée constante; le calcul doit alors être reconduit avec les nouvelles données pour déterminer si il y a nécessité de recalibration du transmetteur de pression différentielle. Un réglage du transmetteur peut en effet s'avérer nécessaire pour permettre une bonne mesure de débit. De ce nouveau calcul dépend l'exactitude de la mesure.
