Monobloc

Avec prises de pression intégrées pour faciliter d'installation

Le diaphragme ou la tuyère ISA1932 monobloc est réalisé(e) à partir d'un rond plein. Les prises de pression sont directement usinées dans le monobloc. Elles peuvent être simplement usinées (orifices des prises de pression) ou fournies avec des nipples pour se raccorder directement sur votre installation. Ce type de diaphragme ou de tuyère présente l'avantage d'être simple à installer : il suffit de le monter soit entre brides simples soit de le souder directement sur la tuyauterie pour une version à souder.

Tous les types d'orifices (à arête vive, à entrée conique, quart de cercle, excentrique, segmentaire et multi-trou) peuvent être réalisés en version monobloc. Les prises de pression 25/25 (à la bride) ou 0/0 (dans les angles) peuvent être réalisés en version monobloc.

Pour les caractéristiques techniques de l'orifice de mesure, se reporter aux caractéristiques de l'élément sélectionné (à arête viveà entrée conique, quart de cercle, excentrique, segmentaire ou multi-trous, tuyère ISA1932).

Voici quelques applications de débitmètres monobloc :

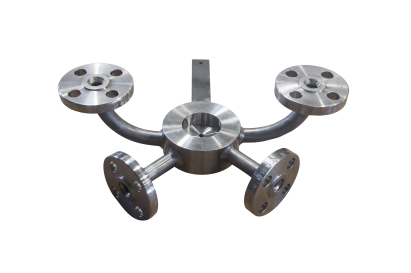

Fluide : pétrole
Pression : 158 et 656 bar
Application : exploration & production oil&gas
Produit : élément monobloc avec 4 prises de pression intégrées (nipples + brides)
Exigences particulières : conformité avec la règlementation Norsok

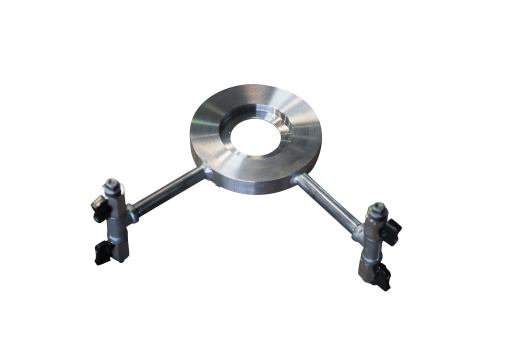

Fluide : eau
Pression : 500 bar
Application : process dans une acièrie
Produit : monobloc avec 2 prises de pression (nipples + robinets)

Vous pouvez consulter ci-dessous nos questions / réponses les plus fréquentes.

Si vous ne trouvez pas la réponse que vous cherchez, merci de nous contacter soit par téléphone au 05.59.30.85.20 ou via la fiche de contact. Nous vous répondrons dans les meilleurs délais.

Pourquoi utiliser un diaphragme monobloc?

Un diaphragme monobloc présente l'avantage d'avoir des prises de pression intégrées (fournies avec les orifices pré-usinés ou avec des nipples de raccordement). Ainsi, il est facile à installer : il suffit de le monter entre brides simples. Le diaphragme monobloc peut également être conçu pour montage à souder directement sur la tuyauterie.

Tous les types d'orifices (à arête vive, à entrée conique, quart de cercle, segmentaire, excentrique et multi-trous) peuvent être réalisés en version monobloc.
