Manifold

Accessoire d'instrumentation pour le réglage et la mise en service de l'appareil de mesure

Un manifold se monte à l'interface entre les prises de pression et le transmetteur. Il sert à isoler le transmetteur en cas d'intervention sur la canalisation. Il permet également de reparamétrer le zéro du transmetteur ou purger les prises d'impulsion.

CARACTÉRISTIQUES GÉNÉRALES

  • Matériau : Standard : acier carbone, acier inoxydable 304L / 316L, autres suivant votre application.

  • A 2, 3 ou 5 voies

  • Interface transmetteur selon norme EN61518

Vous pouvez consulter ci-dessous nos questions / réponses les plus fréquentes.

Si vous ne trouvez pas la réponse que vous cherchez, merci de nous contacter soit par téléphone au 05.59.30.85.20 ou via la fiche de contact. Nous vous répondrons dans les meilleurs délais.

Quand utiliser un manifold 2, 3 ou 5 voies?

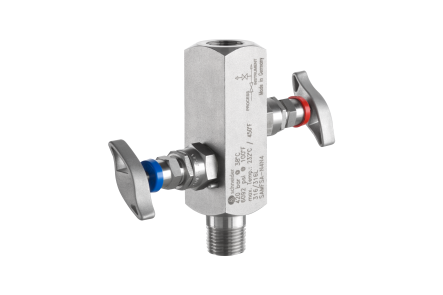

Un manifold 2 voies est adapté pour un transmetteur de pression relative ou absolue. Il permet d'isoler le transmetteur et de purger la ligne d'impulsion si nécessaire.

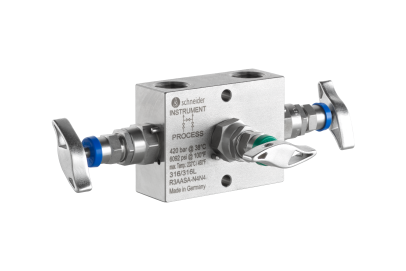

Les transmetteurs de pression différentielle se raccordent aux manifolds 3 ou 5 voies. Les manifolds 3 voies permettent d'isoler et de reparamétrer le zéro du transmetteur. Les 2 voies supplémentaires assurent la purge des prises d'impulsion.

Montage direct du transmetteur sur le manifold vs montage déporté.

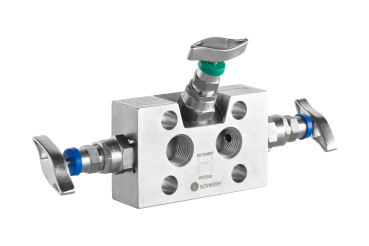

On parle de montage direct quand le transmetteur est directement monté et vissé sur le manifold.
Par opposition, il est parfois nécessaire de positionner le transmetteur à distance du manifold (pour centraliser plusieurs transmetteurs par exemple ou pour disposer de l'affichage du transmetteur à un endroit donné). Ainsi, des prises d'impulsion relient le manifold au transmetteur. On parle alors de montage déporté.
Il existe un cas de montage direct un peu particulier : le débitmètre compact. Dans ce produit extrêmement compact, les prises d'impulsion intégrées sont directement raccordées au manifold sur lequel est monté le transmetteur. L'appareil, testé en usine, permet d'éliminer tous les risques de fuite et offre l'avantage de coûts d'installation, de mise en service et de maintenance réduits.
