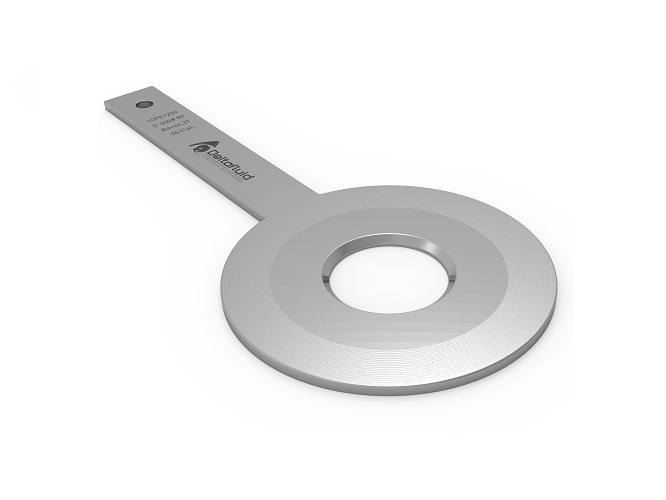

Plaque à orifice à entrée conique

Plaque à orifice à entrée conique

Recommandée pour de faibles débits et/ou fluides visqueux

DONNÉES GÉNÉRALES

  • Norme : ISO/TR 15377.

  • Montage entre brides : ISO PN 2,5 à PN 420, ASME 150# à 2500#, autres sur consultation.

  • Matériau : Standard : acier inoxydable 304L / 316L, autres suivant votre application.

  • Fluide : liquide, gaz, vapeur.

  • Diamètre de canalisations : de 25 à 500 mm.

  • Précision : 2 % du débit max.

  • Répétabilité de la mesure : 0,1 %.

  • Prises de pression : dans les angles.

ISO/TR 15377
ReD Nombre de Reynolds dans canalisation 80 ≤ ReD ≤ 6.104
D Diamètre intérieur tuyauterie     25 mm ≤ D < 500 mm
d Diamètre orifice d > 6 mm
β d/D 0,1 ≤ β ≤ 0,316
Ra Rugosité face amont Ra < 10⁴.d
e1 Épaisseur entrée conique e1 = 0,084.d ± 0,003.d
e Épaisseur partie cylindrique e = 0,021.d ± 0,003.d
E Épaisseur plaque E ≤ 0,1.D
α Angle chanfrein amont α = 45° ± 15°
t Tolérance planéité t < 0,005.(D - d - 2.e1)/2

Vous pouvez consulter ci-dessous nos questions / réponses les plus fréquentes.

Si vous ne trouvez pas la réponse que vous cherchez, merci de nous contacter soit par téléphone au 05.59.30.85.20 ou via la fiche de contact. Nous vous répondrons dans les meilleurs délais.

Pourquoi utiliser une plaque à entrée conique plutôt qu'une plaque à arête vive ?

Une plaque à arête vive n'est pas appropriée pour un fluide visqueux ou circulant à trop faible vitesse. Une plaque à entrée conique accepte quant à elle des fluides ayant un nombre de Reynolds très faible (jusqu'à 80).

Pour comprendre et faire votre choix entre les différentes plaques à orifice, se reporter au tableau de sélection.
