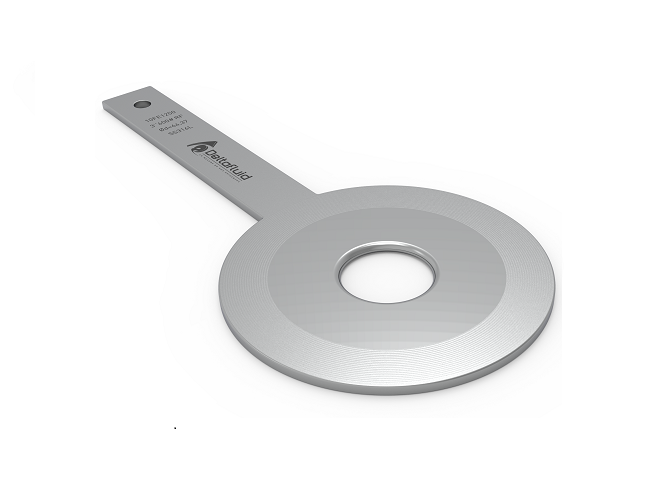

Plaque à orifice quart de cercle

Plaque à orifice quart de cercle

Recommandée pour des fluides visqueux

DONNÉES GÉNÉRALES

  • Norme : ISO/TR 15377.

  • Montage entre brides : ISO PN 2,5 à PN 420, ASME 150# à 2500#, autres sur consultation.

  • Matériau : Standard : acier inoxydable 304L / 316L, autres suivant votre application.

  • Fluide : liquide, gaz, vapeur.

  • Diamètre de canalisations : de 25 à 500 mm.

  • Précision : 2 % du débit max.

  • Répétabilité de la mesure : 0,1 %.

  • Prises de pression : dans les angles, à la bride.

ISO/TR 15377
ReD Nombre de Reynolds dans canalisation 250 ≤ ReD ≤ 6.104
D Diamètre intérieur tuyauterie     25 mm ≤ D < 500 mm
d Diamètre orifice d > 15 mm
β d/D 0,245 ≤ β ≤ 0,6
Ra Rugosité face amont Ra < 10⁴.d
r Rayon quart de cercle 0,100.d ≤ r ≤ 0,207.d
e Épaisseur orifice quart de cercle 2,5 mm ≤ e ≤ 0,1.D
E Épaisseur plaque E ≥ r
α Angle chanfrein aval si nécessaire α = 45°
t Tolérance planéité Nous consulter

Vous pouvez consulter ci-dessous nos questions / réponses les plus fréquentes.

Si vous ne trouvez pas la réponse que vous cherchez, merci de nous contacter soit par téléphone au 05.59.30.85.20 ou via la fiche de contact. Nous vous répondrons dans les meilleurs délais.

Quand utiliser une plaque à orifice quart de cercle?

Une plaque à orifice quart de cercle présente une entrée arrondie (un peu comme une tuyère). Elle accepte donc des fluides plus ou moins sales et agressifs puisque son rayon d'entrée ne s'abîme pas. Pour autant, pour un fluide très agressif ou corrosif, nous préconisons d'appliquer un revêtement résistant (dépôt de stellite ou projection de céramique).

Par ailleurs, elle accepte des fluides avec un nombre de Reynolds faible (jusqu'à 250) donc est adaptée pour la mesure de fluides visqueux.

Pour comprendre et faire votre choix parmi les différentes plaques à orifice, se reporter au tableau de sélection.
