Débitmètre D - D/2

Débitmètre D - D/2

Débitmètre avec prises de pression situées à 1D en amont et D/2 en aval de l'élément de mesure

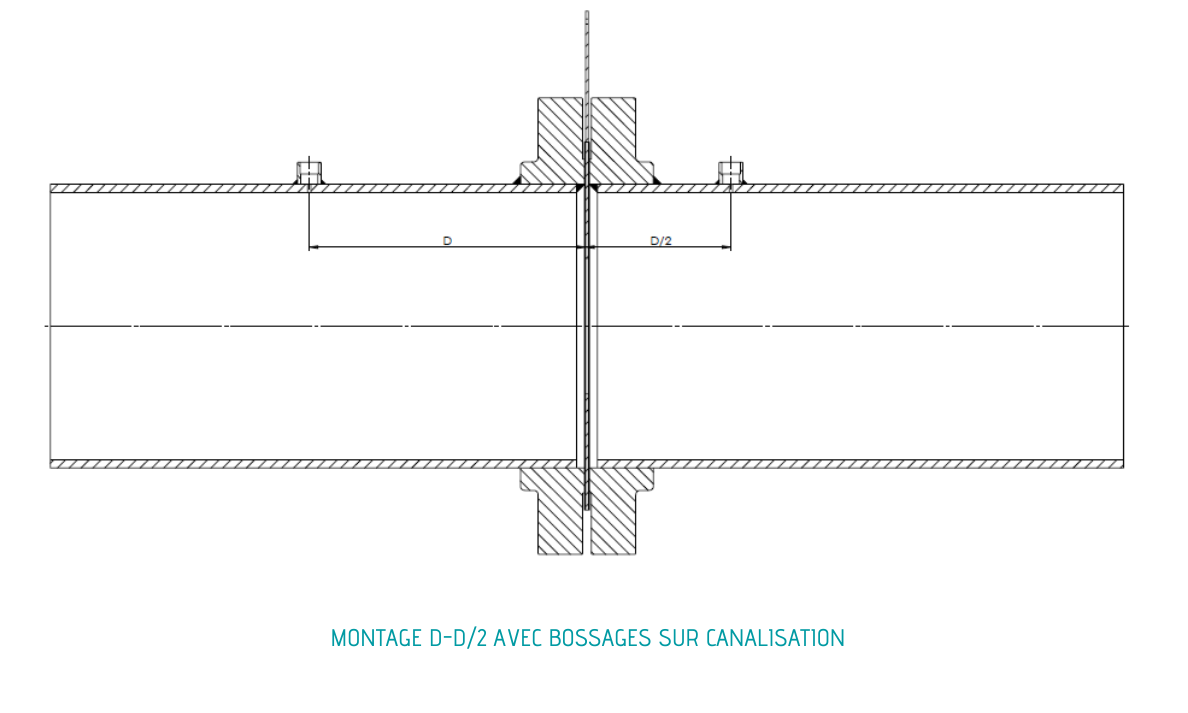

Selon la norme ISO 5167, les débitmètres avec plaques à orifice et tuyères (long rayon) peuvent bénéficier d'un montage D - D/2. Cela correspond à un positionnement de la prise amont à une distance de 1D (D, diamètre intérieur de la tuyauterie) de l'amont de la plaque à orifice et de la prise aval à une distance de 1/2D par rapport à l'aval de la plaque.

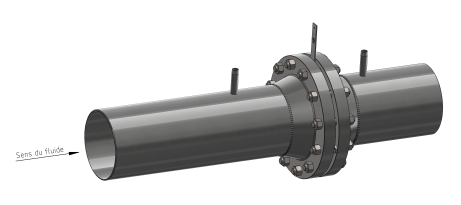

Ce type de montage présente l'avantage de ne pas nécessiter de brides à orifices (plus chères que les brides standard) : il suffit de préparer des bossages sur la tuyauterie en amont et en aval de la mesure pour positionner les prises de pression. Il est très utilisé pour les grands diamètres de tuyauteries.

Un débitmètre D-D/2 est un appareil de mesure de débit par différence de pression avec des prises de pression positionnées à 1D en amont et 1/2D en aval de l'élément de mesure. Ses caractéristiques dépendent de celles de l'élément de mesure considéré, la plaque à orifice ou la tuyère long rayon. Pour plus de détails sur les caractéristiques, se reporter à la fiche de la plaque à orifice ou celle de la tuyère.

Ce système de montage est principalement utilisé pour des tuyauteries de grand diamètre pour des questions de coût : des brides standards peuvent être utilisées et des bossages sont réalisés sur la tuyauterie en amont et en aval de la mesure.

Vous pouvez consulter ci-dessous nos questions / réponses les plus fréquentes.

Si vous ne trouvez pas la réponse que vous cherchez, merci de nous contacter soit par téléphone au 05.59.30.85.20 ou via la fiche de contact. Nous vous répondrons dans les meilleurs délais.

Pourquoi utiliser des prises de pression D - D/2?

Pour l'explication des types de prises de pression et leur utilisation, voir plus de précisions.
