Pour convertir la mesure de pression en signal de sortie

Différents types de transmetteurs de pression existent : transmetteur de pression différentielle pour mesurer une différence de pression ΔP  mais également transmetteur de pression relative ou absolue.
Pour des applications plus spécifiques, il faudra utiliser :
- un transmetteur de pression différentielle pour corriger des variations de pression et de tempértaure d'un gaz
deux transmetteurs pour un même organe déprimogène pour augmenter la rangeabilité de mesure
Pour plus de précisions sur ces cas de figure, veuillez consulter l'onglet Questions Fréquentes de cette page.


Un capteur de pression différentielle est un appareil qui mesure avec précision une pression différentielle (ΔP = pression amont - pression aval) et la convertit en un signal de sortie 4-20mA. Le débit est calculé avec la formule suivante :

, débit massique en kg/s
, constante
, pression différentielle en mbar

, masse volumique du fluide en kg/m3

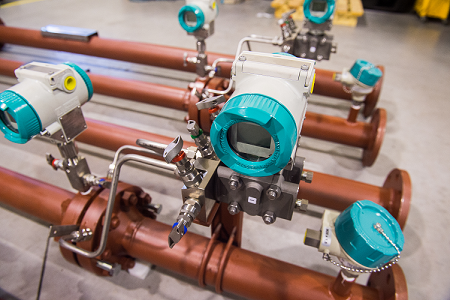

Voici quelques exemples d'installations de transmetteur de pression :

Fluide : gaz naturel
Pression : 3 bar
Application : process dans une verrerie
Produits : transmetteur de pression différentielle et transmetteur de pression relative (+sonde de température) pour correction des variations de pression et de température du gaz et ainsi obtenir un débit corrigé très précis

Vous pouvez consulter ci-dessous nos questions / réponses les plus fréquentes.

Si vous ne trouvez pas la réponse que vous cherchez, merci de nous contacter soit par téléphone au 05.59.30.85.20 ou via la fiche de contact. Nous vous répondrons dans les meilleurs délais.

Quand utiliser un transmetteur de pression multi variable?

La masse volumique ρ d'un fluide incompressible est constante à une température donnée (un liquide peut être considéré en première approche comme un fluide incompressible) alors que la masse volumique ρ d'un fluide compressible (gaz) varie en fonction de sa pression et de sa température. Ainsi, le choix du transmetteur peut être prévu de la façon suivante :

  • Pour un liquide, à température constante, prévoir un transmetteur de pression différentielle standard.
  • Pour un gaz, à température et pression constantes, prévoir un transmetteur de pression différentielle standard.
  • Pour un gaz, à température et pression variables, prévoir un transmetteur de pression différentielle multi-variable. En effet, il permet de corriger les variations de pression et de température du gaz lorsqu'il est couplé à un capteur de température. Cette correction peut également être obtenue avec un transmetteur de pression différentielle classique auquel on rajoute un capteur de température, un transmetteur de pression et un calculateur.
Comment peut-on augmenter la rangeabilité de la mesure avec un organe déprimogène grâce aux transmetteurs?

La rangeabilité ou dynamique de mesure d'un organe déprimogène correspond au rapport entre le débit maximal et le débit minimal mesurable avec une incertitude de mesure faible. Ainsi, plus un débitmètre a une rangeabilité élevée, plus il est capable de mesurer de façon précise des débits bien inférieurs au débit maximal.

Les débitmètrres Deltafluid ont une rangeabilité de 1:6 c'est-à-dire qu'ils gardent une bonne précision de mesure pour des valeurs de débits allant de 100 à 16% (Qmax/6) du débit maximal.

Le couplage de deux transmetteurs de pression différentielle à un seul organe déprimogène permet d'étendre la rangeabilité (1:36 au lieu de 1:6 de façon classique) et de maintenir une incertitude de mesure faible sur une plage allant de 2 à 100% du débit maximal.


Deux transmetteurs de pression différentielle en parallèle pour une mesure avec rangeabilité augmentée jusqu'à 1:36
