Puits thermométrique

Puits tubulaire appelé aussi puits mécano-soudé et puits foré dans la masse

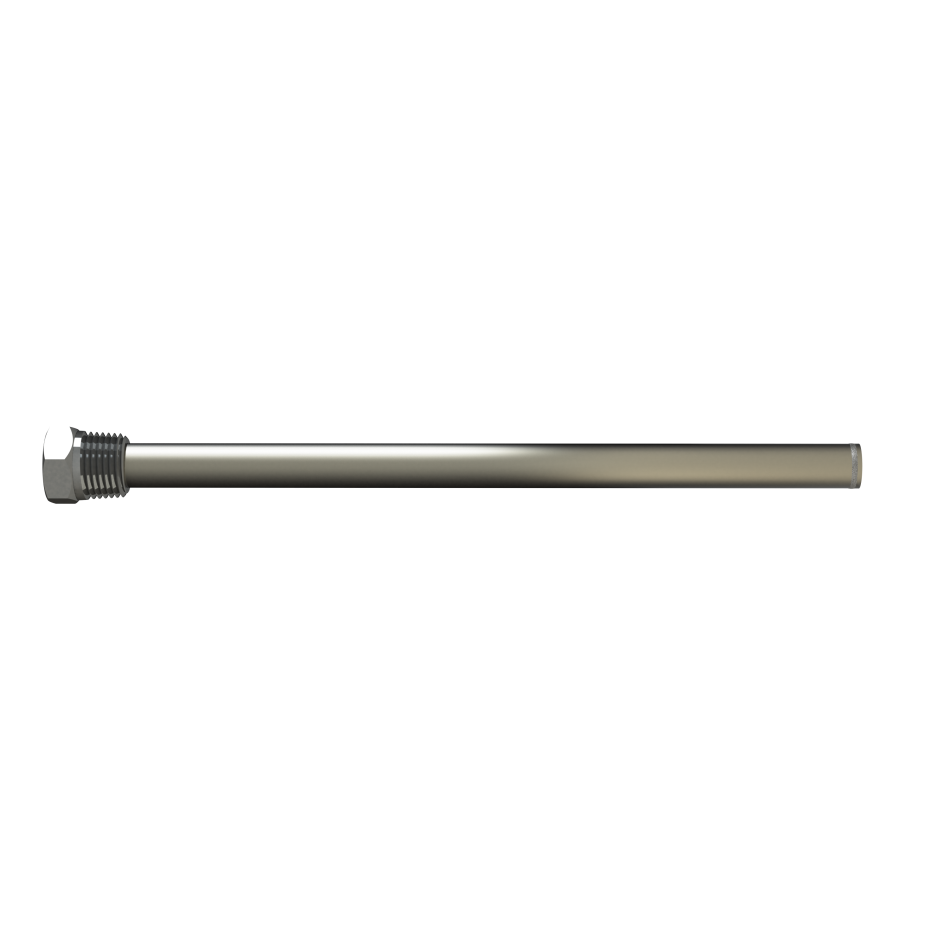

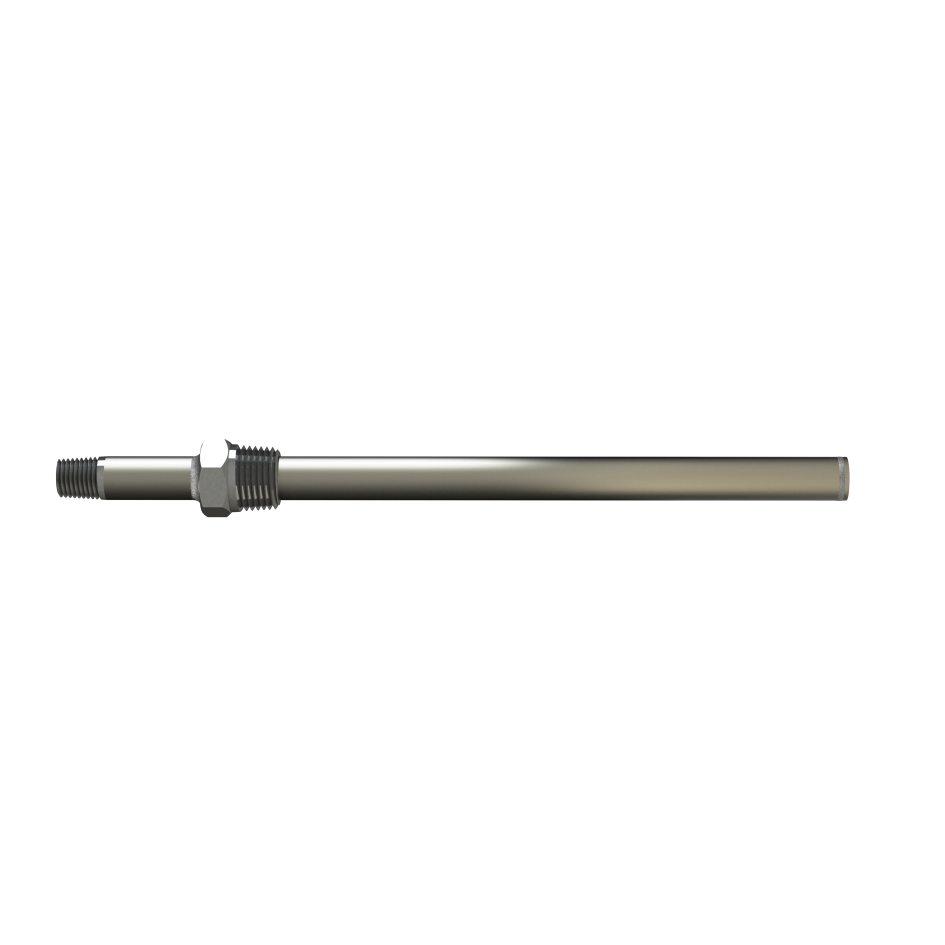

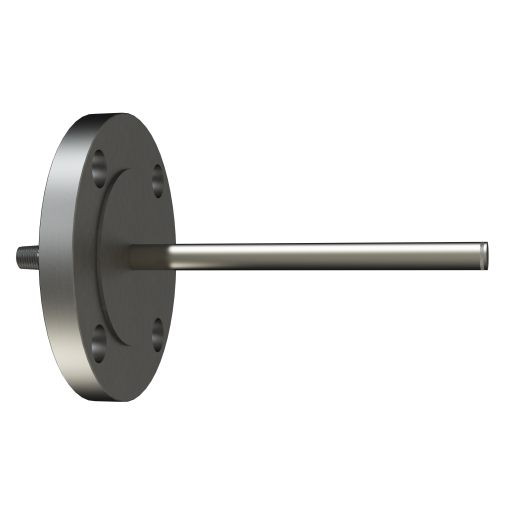

Les puits tubulaires ou puits mécano-soudés sont réalisés à partir de tubes et conviennent pour des applications sans contrainte importante.

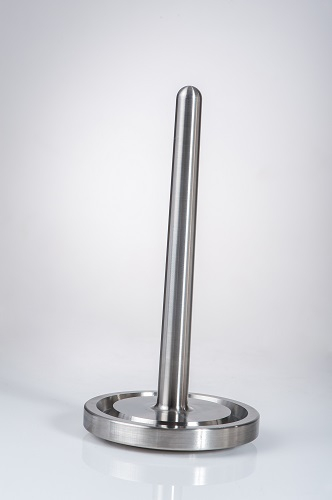

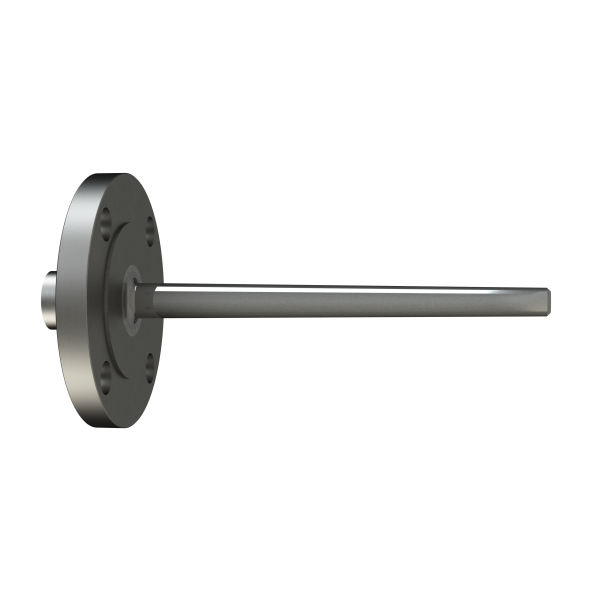

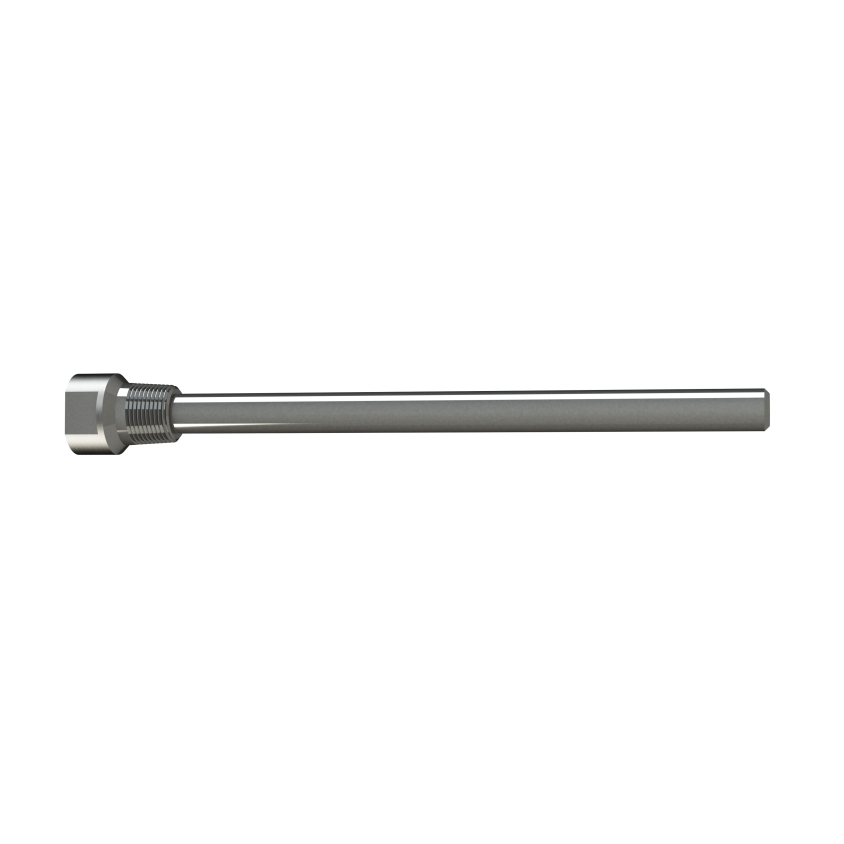

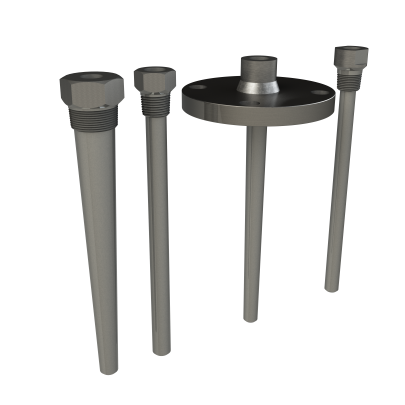

Les puits forés dans la masse sont usinés à partir d'une barre; ils sont plus résistants et conviennent pour des conditions process sévères en terme de température et pression élevées ou débit important.
De forme droite ou conique selon DIN 43772, ils existent aussi en design hélicoïdal pour résister aux contraintes vibratoires.
Raccordement au process à brides, à souder, à visser, à clamp (pour de très fortes pressions jusqu'à 1000 barg), ils existent aussi en design Van Stone à brides.

DONNÉES GÉNÉRALES

  • Matériau : Standard : acier inoxydable 304L / 316L, autres suivant votre application.

  • Tous types de fluides en contact

  • Revêtement possible pour des fluides corrosifs

Puits foré Puits tubulaire
Raccordement instrumentation Taraudé NPT ou autre sur demande Fileté / taraudé NPT ou autre sur demande
Raccordement process Fileté, à bride (soudure d'étanchéité,
soudure pleine pénétration
ou usinée dans la masse), à souder, clamp
Fileté, à bride, à souder, clamp
Forme puits

- Droite ou conique, avec ou sans changement de section
- Forme hélicoïdale si nécessité de réduction des
contraintes vibratoires

Droite
Longueur d'immersion Selon spécifications client
Diamètre intérieur et extérieur Selon application
Pression et température maximum du process Selon l'éxécution du doigt de gant (dimension, matériau, PN bride) et des conditions du process (débit, vitesse du fluide)
Calcul de stress Selon ASME PTC 19.3 TW -

Vous pouvez consulter ci-dessous nos questions / réponses les plus fréquentes.

Si vous ne trouvez pas la réponse que vous cherchez, merci de nous contacter soit par téléphone au 05.59.30.85.20 ou via la fiche de contact. Nous vous répondrons dans les meilleurs délais.

Quelles différences y a t'il entre un doigt de gant tubulaire (mécano-soudé) et un doigt de gant foré dans la masse ?

Un doigt de gant tubulaire est fabriqué à partir d'un tube qui sera soudé en partie basse. Il convient pour des sollicitations du process faibles à moyennes.
Une doigt de gant foré dans la masse est exempt de soudure (hors soudure éventuelle de la bride) et convient pour des solliciations du process moyennes à élevées.

Quelle est l'utilité d'un puits thermométrique?

Une sonde ou le bulbe d'un thermomètre sont souvent placés dans un puits thermométrique, également appelé doigt de gant, pour les protéger des fluides industriels (corrosifs, abrasifs, à haute pression, à haute température, à haute vitesse...) dont ils mesurent la température. C'est donc le puits thermométrique qui est directement en contact avec le fluide à mesurer; il sera dimensionné pour résister aux caractéristiques du fluide considéré.
Le puits thermométrique permet également de remplacer le capteur de température ou d'intervenir pour des opérations de maintenance sans interruption du process.

Comment sont dimensionnés les doigts de gant et comment les vibrations sont-elles prises en compte?

Le choix du matériau est primordial pour un puits thermométrique car il est en contact direct avec le fluide. Il faut donc prendre en compte les phénomènes éventuels de corrosion et la température du fluide.
Nous définissons la géométrie du puits en nous appuyant sur la norme ASME PTC 19.3 TW. Cette dernière prend en compte la résistance du puits à la pression statique ainsi que la tenue aux vibrations engendrées par l'écoulement de façon à éviter les pics de résonance.


Comment positionne t'on une sonde / un doigt de gant dans une canalisation?

Le point de mesure de température peut être positionné à n'importe quel endroit représentatif de la valeur à mesurer pourvu qu'il n'ait pas d'influence sur le procédé et qu'il ne perturbe pas la mesure de débit le cas échéant.
Attention : dans le cas d'une mesure de débit, la sonde de température sera toujours positionnée en fonction des recommandations de la norme ISO5167; elle précise les longueurs droites amont et/ou aval qui doivent être respectées pour positionner le puits thermométrique par rapport à l'élément de mesure de débit afin qu'il n'influence pas la mesure.
La longueur d'immersion du puits et de la sonde est également très importante pour avoir une précision correspondant aux exigences du process. En première approche et pour une application standard, le bout du puits thermométrique doit se trouver dans le tiers central de la canalisation. Mais il convient de tenir compte de la pression et de la vitesse du fluide avec lequel il est en contact et de trouver le bon compromis entre longueur d'immersion, résistance et précision de mesure de la température.
Seul un spécialiste en instrumentation tel que Deltafluid peut vous conseiller dans les choix possibles. N'hésitez pas nous consulter pour une étude approfondie de votre besoin.
