Подходит для измерения расхода в больших трубах, для установок с низкой потерей давления
ОБЩИЕ ДАННЫЕ
-
Стандарт : ASME MFC-12M.
-
Среднее измерение по всей длине трубки.
-

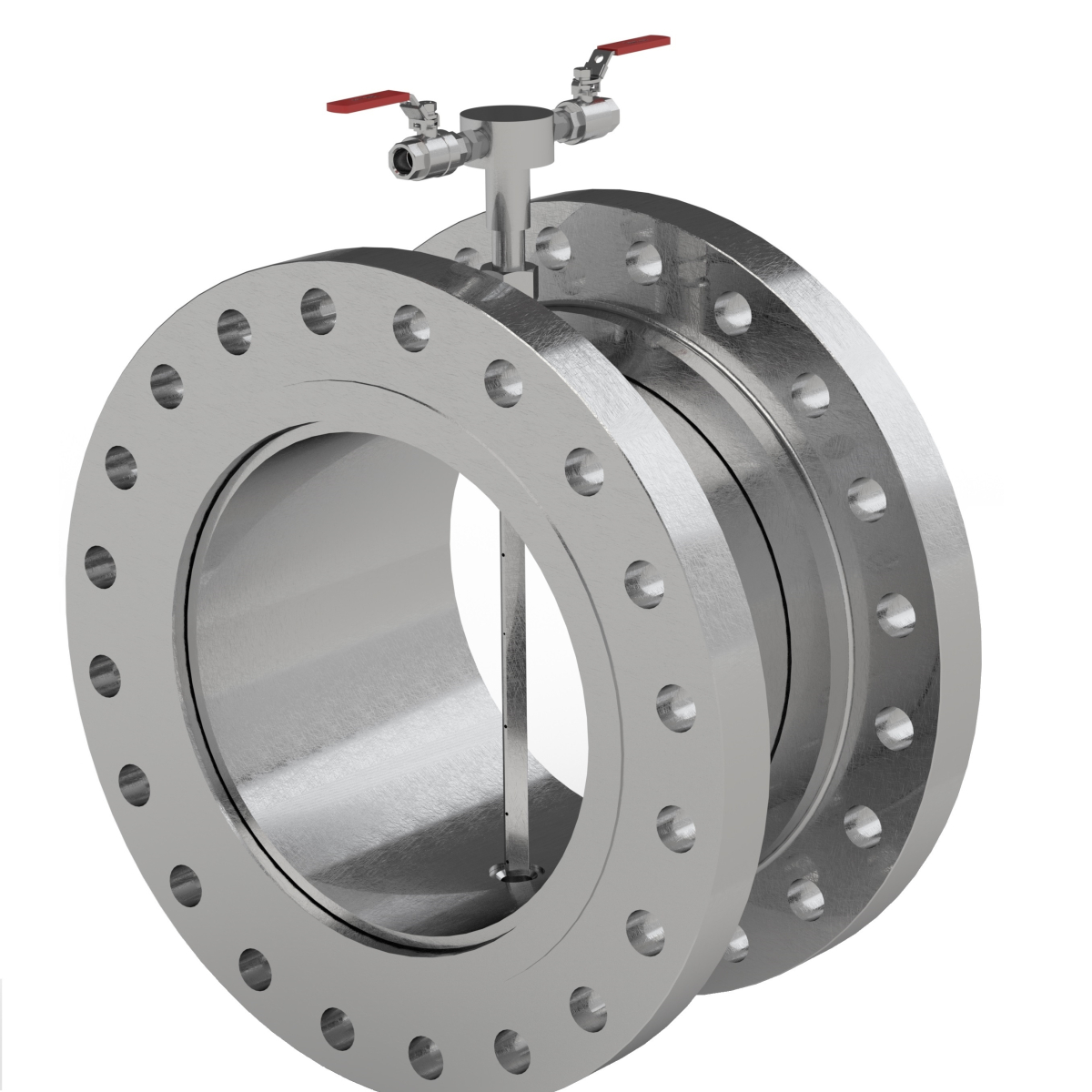

Монтаж в трубопровод : с помощью компрессионого фитинга, фланцев ISO от PN 2,5 до 420 или от ASME 150# до 2500#, выдвижной.
-
Материал : стандарт: нержавеющая сталь 304L/316L, другие в соответствии с вашим применением.
-
Среды : жидкость, газ, пар.
-
Димаметры трубопровода : от 100 до 5000 мм.
-
Точность : свяжитесь с нами для информации
-
Повторяемость измерений : 0,1 %
| ReD | число Рейнольдса в трубопроводе | ReD > 1,2.104 |
| D | внутренний диаметр трубы | 100 мм ≤ D ≤ 5 000 мм |
| L1 | длина прямого участка на входе | L1 ≥ 7.D |
| L2 | длина прямого участка на выходе | L2 ≥ 3.D |
| P | максимальное допустимое давление | P ≤ 600 бар |
| T | максимальная допустимая температура | T ≤ 1 300°C |
| μ | максимальная динамическая вязкость среды | 0,2 Па*с |
Если вы не можете найти ответ, который ищете, пожалуйста, свяжитесь с нами по телефону +33.(0)5.59.30.85.20 или через контактную форму. Мы ответим вам как можно скорее.
Трубка Пито часто используется для труб большого диаметра (до 5000 мм) и для небольших расходов или в установках, требующих небольшой потери давления. Действительно, трубка Пито вызывает только очень небольшую потерю давления и поэтому рекомендуется для этого типа применений.
