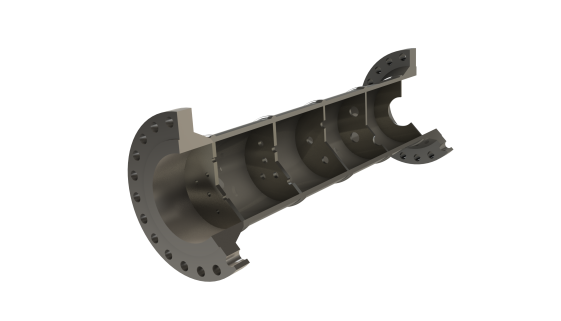

Orifice de restriction multi-étagé

Orifice de restriction multi-étagé

Plusieurs plaques en série quand la chute de pression souhaitée ne peut pas être atteinte avec une seule plaque

DONNÉES GÉNÉRALES

  • Normes : élément conçu sur la base de la norme ISO 5167, ASME MFC-3M ou R.W. MILLER.

  • Raccordement à souder (BW) ou à brides.

  • Matériau : Standard : acier inoxydable 304L / 316L, autres suivant votre application.

  • Fluide : liquide, gaz, vapeur.

  • Diamètre de canalisations : toutes tailles.

  • Montage des plaques : plaques montées en série - espacement entre plaques optimisé pour chaque appareil de 1D à 5D (D, diamètre intérieur de la tuyauterie).
  • Nombre de plaques : calcul du nombre d'étages optimisé en fonction des spécifications de l'application, chaque plaque permettant de réduire la pression au maximum en évitant les phénomènes de cavitation et de débit critique.
    Pour plus de précision, consultez nos Questions Fréquentes.
  • Bruit : contrôle du niveau de bruit de l'appareil complet estimé à 1 m. Des plaques multi-orifices permettent de réduire le niveau de bruit par étage.
    Des solutions d'enveloppes extérieures peuvent être préconisées si le bruit reste trop élevé (nous consulter).
  • Thermodynamique : les propriétés thermodynamiques du fluide sont prises en compte pour le calcul de chaque étage : changement d'état, température, composition et masse volumique du mélange, viscosité, facteur de compressibilité.
  • Simulation 3D : possibilité d'une simulation numérique pour compléter les calculs analytiques.


Exemple : validation de la conception d'un orifice de restriction après comparaison des vitesses au passage des restrictions


Vitesse du fluide avec des plaques simple orifice


Vitesse du fluide avec des plaques multi-orifices

Il n'y a aucun document à télécharger
Vous pouvez consulter ci-dessous nos questions / réponses les plus fréquentes.

Si vous ne trouvez pas la réponse que vous cherchez, merci de nous contacter soit par téléphone au 05.59.30.85.20 ou via la fiche de contact. Nous vous répondrons dans les meilleurs délais.

Dans quels cas doit-on utiliser une orifice de restriction multi-étages?

Un orifice de restriction à plusieurs étages (plusieurs plaques montées en série) est utilisé si la chute de pression souhaitée ne peut pas être atteinte avec une seule plaque. En effet, chaque plaque / étage permet de réduire la pression au maximum en évitant les phénomènes de cavitation et de débit critique. Le calcul du nombre de plaque / étage est donc fonction des données de votre application.
Nous allons également développer un logiciel interne qui nous permet de connaitre rapidement le nombre d'étages nécessaires en fonction de vos données process; ces informations sont intéressantes quand vous devez estimer l'encombrement des appareils. Nous restons à votre disposition pour vous apporter ces informations.

Comment connaît-on le nombre d’étages nécessaire?

Le nombre d'étages peut varier de 1 à plus de 10 si besoin. Il est dicté par la chute de pression à atteindre. Plus celle-ci sera importante, plus en général le nombre d'étages pour l'atteindre sera important.
Nous allons développer un logiciel interne qui nous permet de connaitre rapidement le nombre d'étages nécessaires en fonction de vos données process; ces informations sont intéressantes quand vous devez estimer l'encombrement des appareils. Nous restons à votre disposition pour vous apporter ces informations.
