Bureau d'études Ingénierie & Structure

Le Bureau d’études Ingénierie & Structure est spécialisé en calculs et dimensionnement de tuyauteries, canalisations et conduites forcées.
Bien en amont du chantier proprement dit, ces études, notamment les calculs de flexibilité, sont indispensables pour évaluer les contraintes environnementales et techniques et prévoir la tenue et l'intégrité des canalisations sur le long terme.
Des prestations d’expertise d’installation et de supervision de chantier sont également proposées par notre bureau d’études.

Le bureau d’études Ingénierie & Structure réalise les calculs de flexibilité de vos tuyauteries et canalisations avec les tracés (routing) pour vérifier leur tenue selon les codes de construction CODETI, ASME B31.3, ISO 14692 : descente de charges sur ancrage et supportage, poids, dilatation, contraintes mécaniques, critères de fuite… autant de paramètres qui sont pris en compte pour réaliser une structure de canalisations stable.

Ces calculs de flexibilité sont réalisés avec le logiciel CAESAR II® qui permet d'analyser de façon précise les contraintes et la flexibilité des conduites soumises à une grande variété de charges, en tenant compte du poids, de la pression, des conditions thermiques, sismiques et autres conditions statiques et dynamiques, basées sur des variables définies par l'utilisateur et des directives industrielles reconnues.

Nous sommes ainsi en mesure de réaliser vos études pour des tuyauteries de toute taille et complexité, qu'il s'agisse de concevoir un nouveau système ou de dépanner / analyser un système existant.







D’autres types de calculs sont également étudiés :

  • dimensionnement des lignes
  • étude de supportage, dimensionnement des supports et ancrages
  • calcul aux éléments finis pour vérifier la tenue des supportages
  • calcul pour validation des alignements soudure
  • calcul génie civil pour supportage
  • calcul de structure (rack, portique) pour les passages des canalisations en aérien (traversée de route, voie ferroviaire, passage de cours d'eau, encorbellement sur pont...)
  • calcul de pertes de charges
  • analyse de tenue à la fatigue
  • calcul pour les appareils sous pression selon CODAP

Le bureau d’études Ingénierie & Structure réalise tous types de plans de tuyauteries, canalisations, conduites forcées en complément des études de flexibilité et de dimensionnement :

  • plans d’implantation
  • plans isométriques / plans 3D
  • plans de supportage des lignes
  • plans des structures porteuses
  • plans de skids
  • plans de génie civil




Le bureau d’études Ingénierie & structure propose des prestations sur site :

  • Supervision de chantier pour contrôler la qualité des travaux réalisés et vérifier la sécurité des personnes,

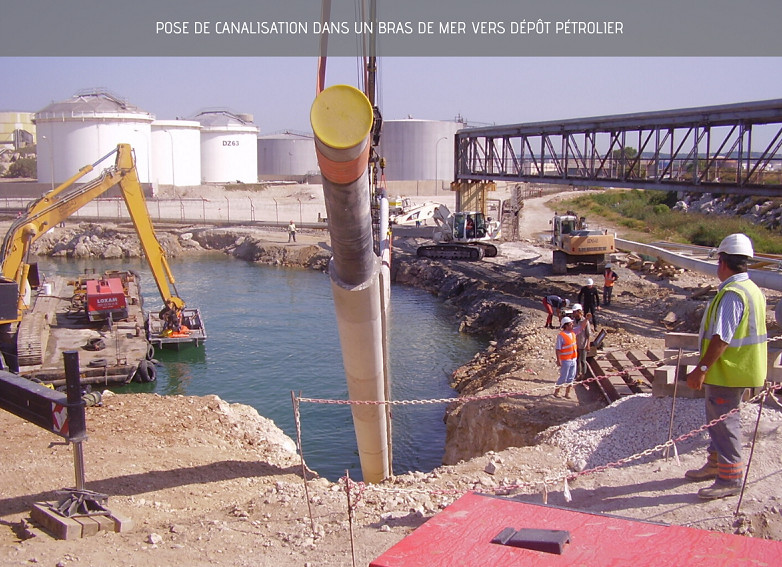

  • Fourniture du mode opératoire de pose (exemple : mode opératoire en forage dirigé, microtunnel pour le passage des canalisations en souterrain, passage sous cours d'eau ou route...)
  • Expertise d’installation.



Nous vous présentons ici quelques exemples de projets réalisés. Concernant la réalisation de ces calculs, nous pouvons nous adapter à vos demandes pour des projets de toutes tailles et complexités.

Nouveau pas de tir Ariane 6 - horizon 2020 :




  • Calcul de flexibilité des canalisations du réseau hélium haute pression selon CODETI
  • Calcul de flexibilité des canalisations acier et PRV du réseau déluge selon ISO 14692






Usine d'incinération de Plaine Campus à Toulouse :

  • Dimensionnement et plan du barillet de distribution vapeur (diamètre 1m, longueur 13m)
  • Plan d'implantation et de fabrication
  • Calculs de flexibilité selon CODETI
  • Dimensionnement et plans des supportages de ces lignes
  • Calcul et plan de la structure




Traversée de Garonne par micro-tunnelier :Préparation de la traversée de Garonne

  • Mode opératoire d'installation
  • Etude de flexibilité des canalisations
  • Plans et dimensionnements des supports
  • Dimensionnement ancrage des poutres de renvoi





Les Ballastières :

  • Etude traversée en aérien des canalisations du site sensible des Ballastières
  • Tracé et positionnement des canalisations
  • Etude de flexibilité des lignes
  • Etude des supportages et portiques
  • Dimensionnement des massifs béton
  • Mode opératoire de pose
Vous pouvez consulter ci-dessous nos questions / réponses les plus fréquentes.

Si vous ne trouvez pas la réponse que vous cherchez, merci de nous contacter soit par téléphone au 05.59.30.85.20 ou via la fiche de contact. Nous vous répondrons dans les meilleurs délais.

Quel logiciel utilisons-nous pour les calculs de flexibilité des canalisations?

Les calculs de flexibilité sont réalisés avec le logiciel CAESAR II® . Il s'agit d'un logiciel spécifique développé par Intergraph, reconnu mondialement pour analyser de façon précise les contraintes et la flexibilité des conduites soumises à une grande variété de charges : poids, pression, température, conditions climatiques, conditions environnementales (qualité du sol, risque de séisme...) et autres conditions statiques et dynamiques, basées sur des variables définies par l'utilisateur et des directives industrielles reconnues telles que CODETI, ASME B31.3, ISO 14692.

Ces calculs nous permettent de vous conseiller au mieux pour la tenue et l'intégrité des conduites soumises aux différentes contraintes environnementales et techniques.

A quoi sert un calcul de flexibilité de canalisations?

Le calcul de flexibilité avec le logiciel CAESAR II® permet d'analyser les contraintes et déplacements dans toute installation de tuyauteries et d'apporter les solutions aux points critiques mis en évidence. Nous pouvons par exemple déterminer la position et le nombre de supports (guides, supports poids, ancrages, boites à ressorts...), vérifier la nécessité de mise en place de systèmes de dilatation (lyre, compensateur...), etc.

Quelles sont les solutions pour diminuer les efforts sur un point critique?

Il est possible de mettre en place des boites à ressort pour soulager une pièce (exemple : une boite à ressort peut être installée en amont ou en aval d'une bride de compresseur). On peut également jouer sur le frottement des supports afin de reprendre des efforts de dilatation (exemple : mise en place de plaques PEHD pour diminuer le frottement). Deltafluid peut étudier toutes les contraintes auxquelles sont soumises votre installation.

Qu'est-ce qu'un compensateur de dilatation?

Un compensateur de dilatation permet la reprise de déplacements trop importants des canalisations. Deltafluid est capable de déterminer la nécessité de mise en place d'un tel équipement.

Que faire lorsque la soudure d'une canalisation présente un décalage ou "désaccostage"?

Les normes de soudage admettent un certain désalignement maximum. Il est possible de valider une valeur dépassant les normes : un calcul de vérification à l'éclatement de l'assemblage soudé (calcul à la pression maximum et à la fatigue) doit être mené pour valider ce montage. Cette procédure (validation de dénivelé) est validée par GRT Gaz.

Deltafluid peut également procéder à une simulation par éléments finis pour vérifier les contraintes maximales dans l'assemblage soudé.
